浅谈剑杆织机的改进方法

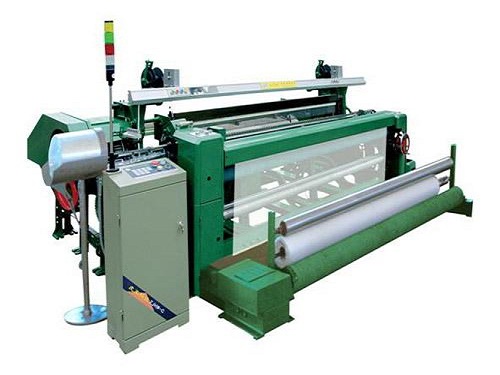

剑杆织机是目前广泛使用的一种无梭织机，它的积极引纬方式具有很好的品种适应性，能适应各类纱线的引纬，在多色纬织造方面有着明显的优势。一些企业在制造和使用剑杆织机的过程中，发现织机的一些设计并不尽如人意，于是对设备进行了改进。
方法一 拆除原绞边导架
在生产中，剑杆织机绞边导架存在着不完善的地方，且导纱架上能使用的筒子纱线的容量小，需要频繁换纱。为了解决以上问题，我们将两侧绞边纱导架全部拆除，把方管横梁上现有的废边喂纱筒托脚改造成两侧都可以安装喂纱筒子的托脚。外侧安装废边喂纱筒，内侧安装绞边喂纱筒,将机后的方管横梁托脚的地平面朝上，方管放在上面安装，使整个绞边、废边喂纱托脚抬高近15厘米，这样可以更加方便挡车工机后操作。
方法二 改进废边剪切
客户在使用剑杆织机生产小帆布时，发现剪刀剪切废边不能满足使用要求。首先改进剪刀凸轮。从剪刀凸轮轮廓曲线和材料两方面对剪刀凸轮进行改进。原活动剪刀刀片传动零件为偏心凸轮，一次引纬剪切一次。其次是更换剪刀刀片材料牌号。原剪刀刀片为YG8 硬质合金，强度高，抗冲击，但耐磨性较低。为了提高耐磨性，结合剪刀的工作条件，将刀片材料改为YG6硬质合金。再次，增强固定刀片支架。为了增强固定刀片支架刚度，将固定刀片支架厚度由4毫米改为5毫米。
通过以上改进，剑杆织机的性能大为改善，织机开机效率大幅提高，满足了客户织造使用要求
